Detail produk:
|
| Warna: | Putih atau oem | Aplikasi: | Minuman, Makanan, Medis dll. |
|---|---|---|---|
| Tipe: | Jalur Pengemasan | Bahan kemasan: | Plastik, kertas, film dll. |
| pengontrol: | PLC | Nomor sumbu: | 4/6 sumbu |
| Muatan maksimum: | 70kg (tidak termasuk berat gripper) | Bahasa pengontrol: | Bahasa Inggris atau bahasa lain |
| Menyoroti: | Lengan Robot Palletizing Minyak,Lengan Robot Palletizing Butir,6 sumbu Lengan Robot Palletizing |
||

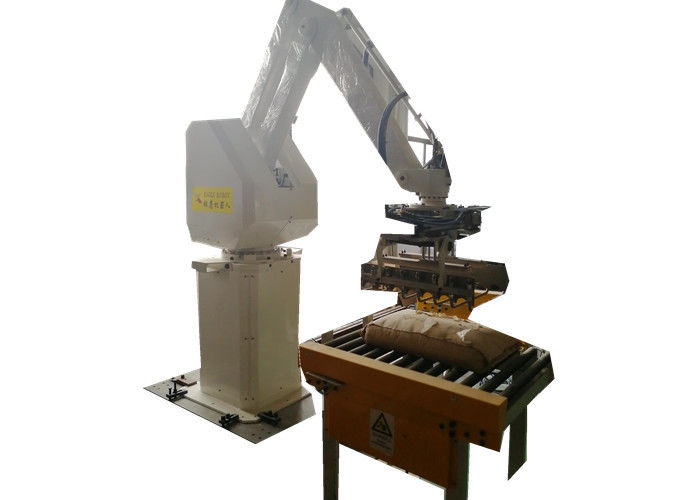

Tangan Robot Palletizing Biji-bijian Dan Minyak Yang Dapat Diprogram Dalam Industri Makanan
Pengantar singkat
Robot seri SR memiliki aktuator linier yang unik, hemat energi, desain lengan yang ramah lingkungan, dan antarmuka operasi sederhana yang merumuskan gripper, yang dapat menyesuaikan solusi robot profesional untuk berbagai jalur produksi dan bahan.Akurasi, kecepatan, dan kinerjanya yang sangat baik, efisien, dan stabil memungkinkan robot untuk menyelesaikan persyaratan pembuatan palet dari beberapa jalur produksi secara bersamaan.Kapasitas beban robot 120KG-300KG, cocok untuk pakan, bahan kimia, biji-bijian dan minyak, makanan, bahan bangunan, bahan kimia sehari-hari, alkohol, minuman, obat-obatan, peralatan rumah tangga, elektronik 3C dan industri lainnya.

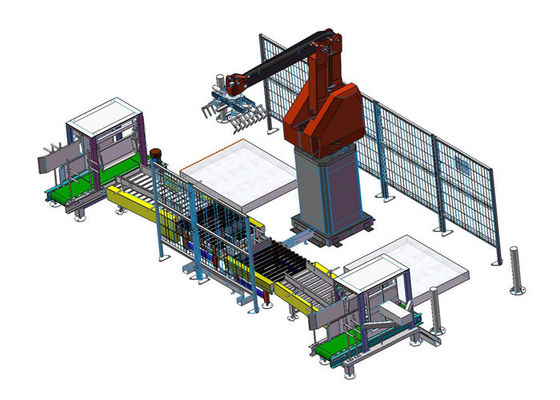

Robot paletisasi terdiri dari badan robot palet, tangan robot, gripper robot, basis robot dan sebagainya.
Parameter teknik
| Parameter Teknis Robot paletisasi XY-SR210 | |||
| Model nomor. | XY-SR-210 | ||
| Mendorong | Penggerak motor servo AC | ||
| Instalasi | Di lantai | ||
| Max Palletizing Weight (berisi berat gripper) | 210kgs | ||
| Kapasitas Penyerahan | 1700 Kali / Jam | ||
| Gerakan Sumbu | Biasanya 4 sumbu: A, B, C, D (bisa 6 sumbu) | ||
| Lingkup gerakan | A-Axis (Horizontal) | 1500mm | |
| B-Axis (Vertikal) | 2300mm | ||
| C-Axis (Tubuh) | 330 ° | ||
| D-Axis (Penggenggam) | 330 ° | ||
| Akurasi Lokasi | ± 0,5mm | ||
| Kekuasaan | 6.5KVA | ||
| Udara Terkompresi | 0,5Mpa | ||
| Bobot Robot (tidak mengandung bobot gripper) | 1150kgs (+/- 10%) | ||
Karakteristik Fungsi
A. Operasi layar sentuh mencapai komunikasi manusia-mesin, menampilkan kecepatan produksi, alasan kegagalan, dan posisi.
B. Pola paletisasi produk, pasokan dan pemakaian palet, semuanya dapat diprogram oleh PLC.
C. Pola paletisasi mudah disesuaikan pada layar sentuh.
D. Sistem suplai karton mengadopsi kontrol motor rem untuk memastikan pengiriman karton sesuai dengan posisi yang telah ditentukan sebelumnya.
E. Majalah palet memiliki kapasitas tinggi dari 12-15 palet kosong yang memastikan pasokan palet secara otomatis.
F. Pola pembuatan palet yang berbeda dapat diselesaikan tanpa mengganti komponen pembuatan palet.
G. Pengontrol PLC (operasi bisa bahasa Inggris atau klien bahasa lain yang diperlukan), mudah digunakan
Utama komponen listrik
| Tidak | Nama bagian | Model | QTY | Pemasok | Catatan |
| 1 | Motor servo sumbu | MSME202G1H | 1 | Panasonic | Jepang |
| 2 | Motor servo sumbu B. | MDME202G1H | 1 | Panasonic | Jepang |
| 3 | Motor servo sumbu C | MDME202G1H | 1 | Panasonic | Jepang |
| 4 | Motor servo sumbu D. | MSMD042G1U | 1 | Panasonic | Jepang |
| 5 | Penguat servo sumbu | MDDHT5540 | 1 | Panasonic | Jepang |
| 6 | Penguat servo sumbu B. | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 7 | Penguat servo sumbu C | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 8 | Penguat servo sumbu D | MBDHT2510 | 1 | Panasonic | Jepang |
| 9 | Sabuk sinkron sumbu | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 10 | Sabuk sinkron sumbu B. | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 11 | Sabuk sinkron sumbu C | OMEGA HP B15 | 1 | OPTIBELT | Jerman |
| 12 | Sekrup sumbu B. | R50 * 20-S | 1 | HIWIN | Taiwan |
| 13 | Sekrup sumbu C. | R45 * 12-S | 1 | HIWIN | Taiwan |
| 14 | Penggeser sumbu B, rel serikat | SNS35LR2SSC1-690 | 2 | THK | Jepang |
| 15 | Penggeser sumbu C, rel serikat | SNS35LR2SSC1-520 | 2 | THK | Jepang |
| 16 | Peredam sumbu | FC-A75-69 | 1 | Sumitomo | Jepang |
| 17 | Peredam sumbu D. | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip kontrol | / | 1 | ADI | Amerika |
| 19 | Layar sentuh | DTP7-W | 1 | KOTAK DAIN | Korea |
| 20 | Resistor regeneratif | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | Sakelar batas | SL1-AK | 5 | AZBIL | Jepang |
| 22 | Sakelar optoelektronik | GL6-N1112 | 5 | Sakit | Jerman |
| 23 | Katup solenoid | SY5120 / 7120 | 2 | SMC | Jepang |
| 24 | Silinder tas tekan | MGPM 25 | 2 | SMC | Jepang |
| 25 | Silinder gripper | CG1BN63 | 4 | SMC | Jepang |
| 26 | Bantalan | /// | 6 | SKF | Swiss |
Unit Perangkat Lunak
1. Bahasa Cina dan Inggris atau bahasa lain yang disediakan operasi.
2. Suku cadang mesin utama menggunakan motor merek terkenal seperti SEW.
3. Paket perangkat lunak paletisasi bawaan.
4. Nyaman untuk mengonfirmasi status palet.
5. Posisi tepat dari posisi palet.
6. Mudah untuk memilih mode pekerjaan dan menulis.

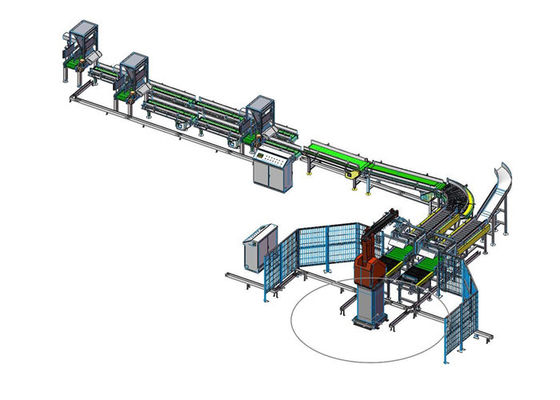

Rentang Gerakan
Paket dan Pengiriman
Film mesin dibungkus dan dikemas dalam kotak kayu fumigasi yang diekspor, kemudian diangkut ke pelabuhan keberangkatan yang dibutuhkan pelanggan seperti Shanghai, Ningbo, Qingdao, Suzhou dll.
Komisi dan Layanan Purna Jual
Kami membuat desain tata letak pabrik yang akurat sesuai dengan ukuran pabrik pelanggan;Jika pelanggan membutuhkan, kami dapat membuat desain bengkel dengan tenaga listrik, pasokan air, tenaga gas, penyimpanan bahan, penyimpanan akhir, toilet pekerja, dll.
Jika pelanggan membutuhkan, kami akan mengirim insinyur untuk layanan commissioning.1-2 dari keinginan teknisi kami
pergi ke pabrik Anda untuk memasang dan menyesuaikan jalur pemrosesan untuk mewujudkan produksi normal pada waktu sesingkat mungkin.
Teknisi kami memiliki tanggung jawab untuk melatih dan mengajari para pekerja cara mengoperasikan, membersihkan, memelihara perbaikan semua mesin, hingga pekerja dapat mengoperasikan jalur produksi dengan baik.
Biasanya biayanya 10 hari untuk layanan komisioning, dan kami menyediakan garansi 1 tahun sejak tanggal penyelesaian layanan komisioning.
Tiket penerbangan pulang pergi insinyur, akomodasi dan gaji harian USD 60-100 ada di akun klien.
Kustomisasi Hubungi Kami
Anda ingin mengetahui penawaran detail mesin, harap konfirmasikan persyaratan detail Anda (informasi seperti di bawah) untuk keseluruhan proyek sehingga kami dapat menyarankan model mesin yang paling sesuai untuk Anda.
1. Apa produk Anda?Dikemas dalam tas atau karton atau lainnya?
2. Berapa paket per jam?
3. Dapatkah Anda mengirimkan tata letak bengkel Anda saat ini?Kami harus mendesain gambar seluruh garis berdasarkan tata letak bengkel Anda.Jika tidak, beri tahu kami ukuran yang tersedia dari bengkel Anda.
4. Berapa tinggi palet penuh (tanpa ketebalan palet kosong)?
5. Apa jenis paletisasi (berapa banyak kantong per lapis, berapa banyak lapis per palet, bagaimana kantong diletakkan pada setiap lapis)?
6. Berapa ukuran (panjang, lebar, tinggi) palet kosong?
7. Apakah Anda ingin majalah palet otomatis?
8. Berapa voltase negara Anda?
