Detail produk:
|
| Warna: | Warna putih atau OEM | Jenis: | Lini Produksi Pengemasan |
|---|---|---|---|
| Bahan Kemasan: | Plastik, kertas, film dll. | Pengontrol: | Kontrol PLC |
| Aplikasi: | Minuman, Makanan, Medis dll | Nomor sumbu: | 4/6 sumbu |
| Muatan maks: | 70kg (tidak termasuk berat gripper) | Bahasa pengontrol: | Inggris atau bahasa lainnya |
| Menyoroti: | Program Sistem Palletisasi Robot yang Dapat Dimodifikasi,Jalur Produksi Tangan Robot Paletisasi,Sistem Palletisasi Robot Industri Pakan |
||

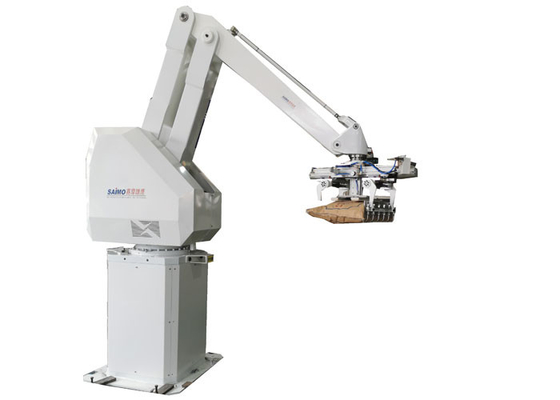

Program Lini Produksi Tangan Robot Palletisasi yang Dapat Dimodifikasi Di Industri Pakan
Pengantar singkat
Robot seri SR memiliki aktuator linier yang unik, hemat energi, desain lengan yang ramah lingkungan, dan antarmuka operasi sederhana yang merumuskan gripper, yang dapat menyesuaikan solusi robot profesional untuk berbagai lini produksi dan bahan.Keakuratan, kecepatan, dan kinerjanya yang efisien dan stabil memungkinkan robot untuk menyelesaikan persyaratan pembuatan palet dari beberapa lini produksi secara bersamaan.Kapasitas beban robot 120KG-300KG, dapat cocok untuk pakan, bahan kimia, biji-bijian dan minyak, makanan, bahan bangunan, bahan kimia harian, alkohol, minuman, obat-obatan, peralatan rumah tangga, elektronik 3C, dan industri lainnya.

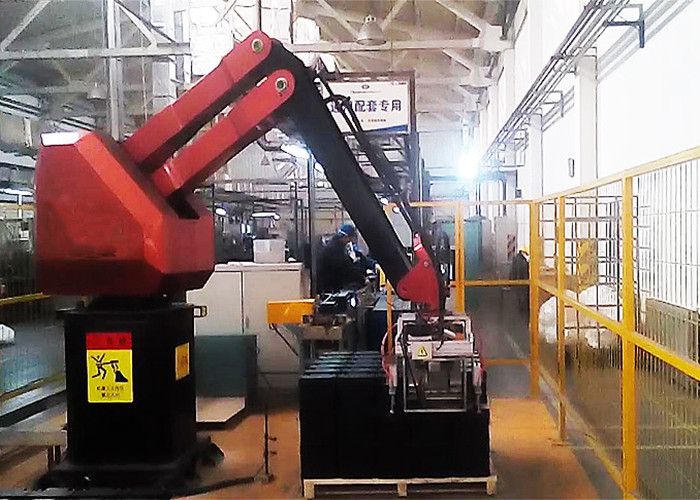

Robot paletisasi terdiri dari badan robot paletisasi, tangan robot, gripper robot, pangkalan robot, dan sebagainya.
Parameter teknik
| Parameter Teknis robot palet XY-SR210 | |||
| Model nomor. | XY-SR-210 | ||
| Menyetir | Penggerak motor servo AC | ||
| Instalasi | Di lantai | ||
| Max Palletizing Weight (berisi berat gripper) | 210kg | ||
| Kapasitas Penyerahan | 1700 Kali/Jam | ||
| Poros Gerakan | Biasanya 4 sumbu: A, B, C, D (bisa 6 sumbu) | ||
| Ruang lingkup gerakan | A-Axis (Horisontal) | 1500mm | |
| Sumbu-B (Vertikal) | 2300mm | ||
| C-Axis (Tubuh) | 330° | ||
| D-Axis (Penggenggam) | 330° | ||
| Akurasi Lokasi | ±0,5mm | ||
| Kekuatan | 6.5KVA | ||
| Udara Terkompresi | 0,5Mpa | ||
| Berat Robot (tidak mengandung berat gripper) | 1150kgs (+/-10%) | ||
Karakteristik Fungsi
A. Operasi layar sentuh mencapai komunikasi manusia-mesin, menampilkan kecepatan produksi, alasan dan posisi kegagalan.
B. Pola pembuatan palet produk, pasokan dan pemakaian palet semuanya dapat diprogram oleh PLC.
C. Pola pembuatan palet mudah disesuaikan pada layar sentuh.
D. Sistem pasokan karton mengadopsi kontrol motor rem untuk memastikan pengangkutan karton sesuai dengan posisi yang telah ditentukan sebelumnya.
E. Majalah palet memiliki kapasitas tinggi 12-15 palet kosong yang memastikan pasokan palet secara otomatis.
Utamakomponen listrik
| TIDAK | Nama bagian | Model | JUMLAH | Pemasok | Catatan |
| 1 | Motor servo sumbu | UMKM202G1H | 1 | Panasonic | Jepang |
| 2 | Motor servo sumbu B | MDME202G1H | 1 | Panasonic | Jepang |
| 3 | Motor servo sumbu C | MDME202G1H | 1 | Panasonic | Jepang |
| 4 | Motor servo sumbu D | MSMD042G1U | 1 | Panasonic | Jepang |
| 5 | Penguat servo sumbu | MDDHT5540 | 1 | Panasonic | Jepang |
| 6 | Penguat servo sumbu B | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 7 | Penguat servo sumbu C | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 8 | Penguat servo sumbu D | MBDHT2510 | 1 | Panasonic | Jepang |
| 9 | Sabuk sinkron sumbu | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 10 | Sabuk sinkron sumbu B | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 11 | Sabuk sinkron sumbu C | HP OMEGA B15 | 1 | OPTIBELT | Jerman |
| 12 | sekrup sumbu B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | sekrup sumbu C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Penggeser sumbu B, rel serikat | SNS35LR2SSC1-690 | 2 | THK | Jepang |
| 15 | Penggeser sumbu C, rel serikat | SNS35LR2SSC1-520 | 2 | THK | Jepang |
| 16 | Peredam sumbu | FC-A75-69 | 1 | Sumitomo | Jepang |
| 17 | Peredam sumbu D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip kontrol | / | 1 | ADI | Amerika |
| 19 | Layar sentuh | DTP7-W | 1 | DAIN KUBUS | Korea |
| 20 | Resistor regeneratif | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Saklar batas | SL1-AK | 5 | AZBIL | Jepang |
| 22 | Sakelar optoelektronik | GL6-N1112 | 5 | Sakit | Jerman |
| 23 | Katup solenoida | SY5120/7120 | 2 | SMC | Jepang |
| 24 | Silinder kantong tekan | MGPM25 | 2 | SMC | Jepang |
| 25 | Silinder gripper | CG1BN63 | 4 | SMC | Jepang |
| 26 | Bantalan | /// | 6 | SKF | Swiss |
Satuan Perangkat Lunak
1. Bahasa Cina dan Inggris atau bahasa lain yang disediakan beroperasi.
2. Suku cadang mesin utama menggunakan motor merek terkenal seperti SEW.
3. Paket perangkat lunak pembuatan palet bawaan.
4. Nyaman untuk mengonfirmasi status palet.
5. Posisi posisi palet yang tepat.
6. Mudah untuk memilih pekerjaan dan mode penulisan.
Paket dan Pengiriman
Film mesin dibungkus dan dikemas dalam kotak kayu fumigasi yang diekspor, kemudian diangkut ke pelabuhan keberangkatan yang dibutuhkan pelanggan seperti Shanghai, Ningbo, Qingdao, Suzhou dll.
Komisi dan Layanan Purna Jual
Kami membuat desain tata letak pabrik yang akurat sesuai dengan ukuran pabrik pelanggan;jika pelanggan membutuhkan, kami dapat membuat desain bengkel dengan tenaga listrik, pasokan air, tenaga gas, penyimpanan bahan, penyimpanan akhir, toilet pekerja, dll.
Jika kebutuhan pelanggan, kami akan mengirimkan insinyur untuk layanan commissioning.1-2 dari insinyur kami akan
pergi ke pabrik Anda untuk menginstal dan menyesuaikan jalur pemrosesan untuk mewujudkan produksi normal dalam waktu singkat.
Insinyur kami memiliki tanggung jawab untuk melatih dan mengajari para pekerja cara mengoperasikan, membersihkan, merawat perbaikan semua mesin, hingga pekerja dapat mengoperasikan lini produksi dengan baik.
Biasanya biaya 10 hari untuk layanan komisioning, dan kami memberikan garansi 1 tahun sejak tanggal penyelesaian layanan komisioning.
Tiket penerbangan pulang-pergi insinyur, akomodasi, dan gaji harian USD 60-100 ada di akun klien.
Sesuaikan Hubungi Kami
Anda ingin mengetahui penawaran detail mesin, harap konfirmasikan persyaratan detail Anda (informasi seperti di bawah) untuk keseluruhan proyek sehingga kami dapat menyarankan model mesin yang paling cocok untuk Anda.
1. Apa produk Anda?Dikemas dalam tas atau karton atau lainnya?
2. Berapa banyak paket per jam?
3. Bisakah Anda mengirimkan saya tata letak bengkel Anda saat ini?Kami harus merancang gambar seluruh garis berdasarkan tata letak bengkel Anda.Jika tidak, beri tahu kami ukuran bengkel Anda yang tersedia.
4. Berapa tinggi palet penuh (tanpa ketebalan palet kosong)?
5. Apa jenis pembuatan palet (berapa banyak kantong per lapisan, berapa banyak lapisan per palet, bagaimana kantong diletakkan di setiap lapisan)?
6. Berapa ukuran (panjang, lebar, tinggi) palet kosong?
7. Apakah Anda ingin majalah palet otomatis?
8. Apa voltase negara Anda?
