Detail produk:
|
| Warna: | Putih atau oem | Aplikasi: | Minuman, Makanan, Medis dll. |
|---|---|---|---|
| Kekuasaan: | 4kw | Instalasi: | Di lantai |
| pengontrol: | PLC | Tipe didorong: | Listrik |
| Kapasitas Produk: | Multi garis, 8 detik per siklus | Tegangan: | 220V / 380V |
| Menyoroti: | Sistem Palletizing Robot 4 Sumbu,Sistem Palletizing Robotik 330 Derajat,Sistem Palletizing Robotic 380V |
||

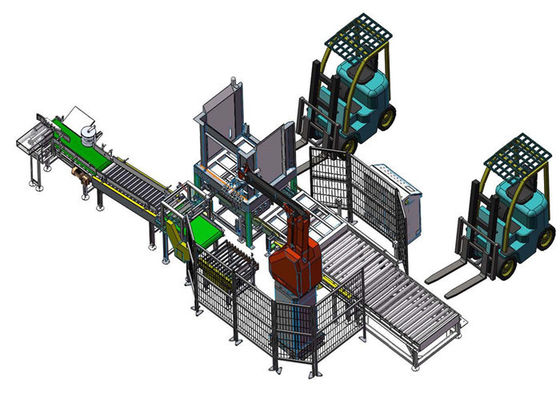

Lini Produksi Lengan Robot Palletizing Gerakan 330 Derajat Dalam Industri Biji-bijian Dan Minyak
pengantar

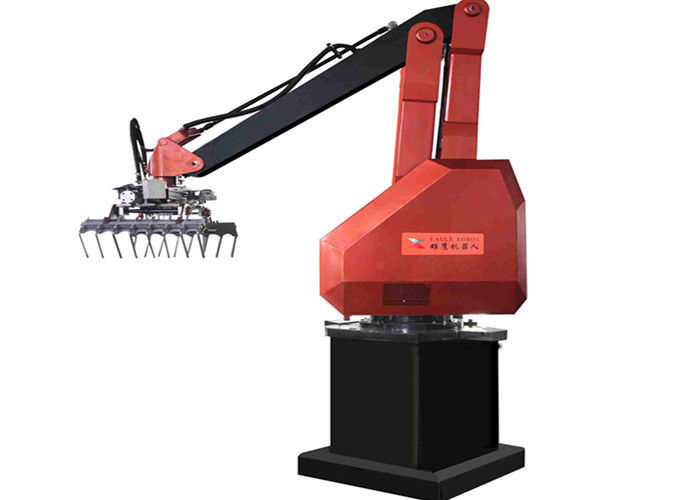

Robot paletisasi serius Eagle XY-SR adalah robot palet koordinat permukaan silinder empat derajat, terutama bergerak dengan sumbu gerakan horizontal, sumbu gerakan vertikal, fondasi rotasi, dan sumbu tangan.
Robot paletisasi terdiri dari badan robot palet, tangan robot, gripper robot, basis robot, pengontrol, perangkat lunak, pagar pengaman, kabel dan sebagainya.
Gerakan Kerja Robot
Parameter teknik
| Barang | Burung rajawali | ||
| Model | XY-SR130 | XY-SR210 | |
| Jumlah sumbu | 4 Sumbu: ABCD (bisa 6 sumbu) | 4 Sumbu: ABCD (bisa 6 sumbu) | |
| Metode Gerakan | Jenis koordinat lulus lingkaran | Jenis koordinat lulus lingkaran | |
| Instalasi | Di lantai | Di lantai | |
| Berat paletisasi (berisi berat gripper) | 130kg | 210kg | |
| Kapasitas Penyerahan | 1500 kali / jam | 1700 kali / jam | |
| Rentang Gerakan | A Axis (Horizontal) | 1300mm | 1500mm |
| Sumbu B (Vertikal) | 2000mm | 2300mm | |
| C Axis (Tubuh) | 330 ° | 330 ° | |
| Sumbu D (Penggenggam) | 330 ° | 330 ° | |
| Akurasi Pengulangan Lokasi | ± 0,5mm | ± 0,5mm | |
| Kekuasaan | 4KW | 6.5KW | |
| Metode mengajar | Pengajaran manual / dukungan pengajaran / pengajaran pengecualian (opsional) | ||
| Berat Robot | 800kg | 1300kg | |
Karakteristik Fungsi
1. Pengontrol PLC, mudah digunakan
2. Biarkan gerakan linier menjadi kenyataan, sederhanakan sistem kontrol
3. Struktur sederhana, tingkat kegagalan rendah dan perawatan mudah
4. Beberapa bagian utama dan aksesori, biaya perawatan rendah
5. Konsumsi daya yang rendah, hanya 1/3 konsumsi dari jenis stacker crane mekanis yang sama dari perusahaan lain
6. Hanya membutuhkan sedikit ruang lantai, rasio pemanfaatan lantai tinggi
7. Penggenggam yang beragam, secara fleksibel menyesuaikan berbagai persyaratan pembuatan palet
UtamaDaftar Komponen Listrik
| Tidak | Nama bagian | Model | QTY | Pemasok | Catatan |
| 1 | Motor servo sumbu | MSME202G1H | 1 | Panasonic | Jepang |
| 2 | Motor servo sumbu B. | MDME202G1H | 1 | Panasonic | Jepang |
| 3 | Motor servo sumbu C | MDME202G1H | 1 | Panasonic | Jepang |
| 4 | Motor servo sumbu D. | MSMD042G1U | 1 | Panasonic | Jepang |
| 5 | Penguat servo sumbu | MDDHT5540 | 1 | Panasonic | Jepang |
| 6 | Penguat servo sumbu B. | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 7 | Penguat servo sumbu C | MFDHTB3A2 | 1 | Panasonic | Jepang |
| 8 | Penguat servo sumbu D | MBDHT2510 | 1 | Panasonic | Jepang |
| 9 | Sabuk sinkron sumbu | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 10 | Sabuk sinkron sumbu B. | OMEGA HP B20 | 1 | OPTIBELT | Jerman |
| 11 | Sabuk sinkron sumbu C | OMEGA HP B15 | 1 | OPTIBELT | Jerman |
| 12 | Sekrup sumbu B. | R50 * 20-S | 1 | HIWIN | Taiwan |
| 13 | Sekrup sumbu C. | R45 * 12-S | 1 | HIWIN | Taiwan |
| 14 | Penggeser sumbu B, rel serikat | SNS35LR2SSC1-690 | 2 | THK | Jepang |
| 15 | Penggeser sumbu C, rel serikat | SNS35LR2SSC1-520 | 2 | THK | Jepang |
| 16 | Peredam sumbu | FC-A75-69 | 1 | Sumitomo | Jepang |
| 17 | Peredam sumbu D. | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip kontrol | / | 1 | ADI | Amerika |
| 19 | Layar sentuh | DTP7-W | 1 | KOTAK DAIN | Korea |
| 20 | Resistor regeneratif | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | Sakelar batas | SL1-AK | 5 | AZBIL | Jepang |
| 22 | Sakelar optoelektronik | GL6-N1112 | 5 | Sakit | Jerman |
| 23 | Katup solenoid | SY5120 / 7120 | 2 | SMC | Jepang |
| 24 | Silinder tas tekan | MGPM 25 | 2 | SMC | Jepang |
| 25 | Silinder gripper | CG1BN63 | 4 | SMC | Jepang |
Gerakan Robot XY-SR130
instruksi instalasi
Kami akan memberi Anda panduan pengguna dan gambar kelistrikan dari semua mesin untuk Anda instal sendiri.Jika Anda merasa tidak dapat menginstal mesin sendiri, kami dapat mengirim teknisi ke pabrik Anda untuk menginstal dan men-debug, dll.
Paket dan Pengiriman
Film mesin dibungkus dan dikemas dalam kotak kayu fumigasi yang diekspor, kemudian diangkut ke pelabuhan keberangkatan yang dibutuhkan pelanggan seperti Shanghai, Ningbo, Qingdao, Suzhou dll.
pelayanan kami
1. pengiriman cepat
Untuk suku cadang umum, kami dapat mengirimkan barang dalam waktu 3 hari
2. Produk asli
Semua produk yang kami jual berasal dari produsen asal.Kami akan mengirimkan semua dokumentasi pabrikan saat kami menyelesaikan pengiriman.
3. Jaminan Kualitas
4. Dukungan Teknis
Termasuk inspeksi, perbaikan dan pemeliharaan, kami dapat memberikan semua jenis dukungan teknis.
5. Respon cepat
Staf kami akan tetap online 24 jam dan menjawab pertanyaan Anda dengan sangat cepat.
