Detail produk:
|
| Aplikasi: | Minuman, Makanan, pupuk dll. | Color: | Yellow body, base white |
|---|---|---|---|
| Jenis: | Lengan robot paletizer | Sistem Pengontrol: | sistem kontrol PLC |
| Kapasitas Produk: | 500-800 paket/jam | Dimensi (l * w * h): | sesuai dengan tata letak bengkel |
| Maks. Muatan: | 50-180kg (dengan gripper) | Kontrol bahasa: | Inggris atau bahasa lainnya |
| Menyoroti: | Robot Palletizing Paket 80kg,Robot Palletizing PLC,Robot Palletizing Paket 10kg |
||

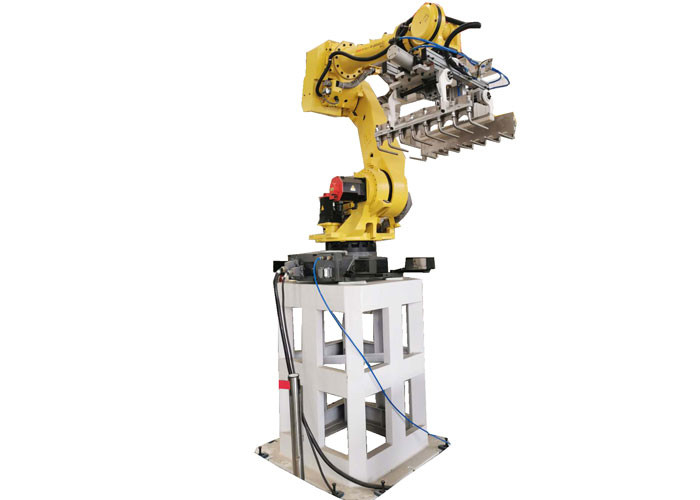

Pabrik Robot Paletisasi Dan Biaya Rendah Pilih Dan Tempatkan Lengan Robot Untuk Paket 10-80kg
ROBOT PALLETIZING STABIL
Dirancang khusus untuk aplikasi pembuatan palet, Seri Palletizer menampilkan lima robot unik dengan kapasitas muatan dari 80 kg hingga 500 kg untuk memenuhi sebagian besar kebutuhan.Dengan rentang kerja dan keandalan terdepan di industri, robot pembuat palet stabil FANUC membantu perusahaan meningkatkan efisiensi lini produksi.
SPESIFIKASI ROBOT
| Barang | Spesifikasi | |
| Jenis | M-410iB/140H | |
| Sumbu yang dikendalikan | Jenis artikulasi | |
| Mencapai | 2,85 m | |
| Instalasi | Lantai | |
|
Rentang gerakan (Mx=ax. Kecepatan) (Catatan 1) |
rotasi sumbu J1 | 360° (140°/dtk) 6,28 rad (2,44 rad/dtk) |
| Rotasi sumbu J2 | 155° (115°/dtk) 2,71 rad (2,01 rad/dtk) | |
| rotasi sumbu J3 | 112° (135°/dtk) 1,95 rad (236 rad/dtk) | |
| Ayunan pergelangan sumbu J4 (Catatan 2) | 20° (135°/dtk) 0,35 rad (2,36 rad/dtk) | |
| Rotasi pergelangan tangan sumbu J5 | 720° (420°/dtk) 12,57 rad (7,33 rad/dtk) | |
| Maks.kapasitas beban di pergelangan tangan | Maks.140kg | |
| Maks.kapasitas beban di pangkalan J2 | 550kg | |
| Maks.kapasitas beban pada lengan J3 (Catatan 3) | 140kg | |
| Inersia beban yang diijinkan di pergelangan tangan | sumbu J4 | 147kg.㎡ 1500kgf.cm.sec ² |
| sumbu J5 | 53 kg.㎡ 540kgf.cm.sec ² | |
| Metode berkendara | Penggerak servo listrik oleh motor servo AC | |
| Pengulangan | ±0,2mm | |
| Misa (Catatan 4) | 1200kg | |
| Lingkungan Instalasi |
Suhu sekitar: 0-45 ℃ Kelembaban sekitar: Biasanya 75% RH atau kurang (tidak ada embun, atau yang pertama diizinkan). Getaran: 0,5G atau kurang |
|
| Tingkat kebisingan akustik | 74dB | |
Catatan 1) Dalam kasus gerakan jarak pendek, kecepatan sumbu tidak mencapai maks.satu.
Catatan 2) Antarmuka pergelangan tangan selalu mengarah ke bangsal tabur.Sudutnya bervariasi hingga lebar 20 derajat.
Catatan 3) Maks.kapasitas muatan di pergelangan tangan diubah oleh beban pergelangan tangan.
Catatan 4) Tanpa pengontrol.
instruksi instalasi
Kami akan memberi Anda panduan pengguna dan gambar kelistrikan dari semua mesin untuk Anda pasang sendiri.Jika Anda berpikir Anda tidak dapat menginstal mesin sendiri, kami dapat mengirim insinyur ke pabrik Anda untuk menginstal dan men-debug dll.
Beban Dasar
Paksa, momen, dan jarak henti berhenti darurat
M-410iB/140H
| Statis | Dinamis (Akselerasi/Deselerasi) | E. berhenti | ||
| Momen vertikal | Mv | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Kekuatan dalam arah vertikal | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| Momen horisontal | Mh | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Kekuatan dalam arah horizontal | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Waktu berhenti (mdtk) | 644 | 244 | 292 | - | 404 |
| Jarak berhenti (derajat) | 42.5 | 15.2 | 18.8 | - | 86.9 |
Paket dan Pengiriman
Film mesin dibungkus dan dikemas dalam kotak kayu fumigasi yang diekspor, kemudian diangkut ke pelabuhan keberangkatan yang dibutuhkan pelanggan seperti Shanghai, Ningbo, Qingdao, Suzhou dll.
FITUR ROBOT
Peningkatan kapasitas penanganan hingga 1200 siklus/jam
Sumbu J1 memiliki ruang rotasi 360 derajat untuk operasi multi-arah
Lengan ramping
Antarmuka I/O dan udara terletak di dekat pergelangan tangan.Pengkabelan dan pemipaan ke tangan itu mudah.
Pergelangan tangan kompak
Unit mekanik tinggi pendek
unit mekanis IP54
Pembuatan palet tas: 1900 (siklus/jam)
FAQ
T: Apakah Anda menawarkan Instalasi & debugging?
A: Teknisi kami tersedia untuk melayani mesin di luar negeri untuk membantu pelanggan memecahkan masalah mesin.
T: apa kebijakan untuk jaminan dan bagian yang rusak?
A: Adapun produk mesin, perusahaan kami menyediakan 12 bulan untuk semua bagian mekanik dengan pengecualian bagian listrik dan elektronik dan subjek untuk keausan normal.Sedangkan garansi dimulai sejak pengiriman (B/L date).Jaminan dimaksudkan terbatas pada penggantian bagian yang rusak setelah memeriksa kesalahan konstruksi.Inspeksi penyebab masalah atau kerusakan suku cadang secara eksklusif dilakukan oleh perusahaan manufaktur.Secara keseluruhan, perusahaan kami dapat menawarkan produk yang terjamin.
Q:Bagaimana kami menguji mesin Anda?
A: Ketika mesin benar-benar diproduksi, kami akan mengirimkan video untuk diperiksa, dan Anda juga dapat datang ke pabrik kami untuk menguji dan mempelajari cara mengoperasikannya.
